EKL5-63B Type B Residual Current Operated Circuit Breaker provides the utmost level of protection for EV Charging
Beschreibung

Die elektronische RCBO-Serie EKL5-63 Typ B wird hauptsächlich in Wechselstromsystemen mit 50 Hz oder 60 Hz, einer Nennspannung von 230 V oder weniger und einem Nennbetriebsstrom von bis zu 63 A eingesetzt. Sie unterbricht die Stromversorgung sofort, wenn eine Person einen elektrischen Schlag erleidet oder ein Fehlerstrom den festgelegten Wert überschreitet. Dadurch wird die Personensicherheit effektiv geschützt und Schäden an Geräten vermieden.

Dieses Produkt entspricht den Normen IEC61009-1 und IEC62423.

RCBOs vom Typ B bieten Schutz für Personen und Maschinen bei Auftreten von Gleichfehlerströmen sowie hochfrequenten Wechselstrom-Fehlerströmen. Unter den verschiedenen RCBO-Typen gewährleistet der Typ B das höchste Schutzniveau.
Fehlerstromempfindlichkeit – UNIVERSELL

AC: Reiner sinusförmiger Wechselstrom-Fehlerstrom, 50/60 Hz

A: Sinusförmiger Wechselstrom und pulsierender Gleichfehlerstrom, 50/60 Hz

B: AC + A + glatter Gleichstrom + Hochfrequenz (1 kHz)

Normen

IEC/EN 61009-1: Grundnormen für RCBOs der Typen AC und A

IEC/EN 62423: Zusätzliche Anforderungen für Typ B

Typische Anwendungsbereiche

Fehlerschutz: Schutz bei indirektem Kontakt mit aktiven Teilen

Zusätzlicher Schutz: Schutz bei direktem Kontakt mit aktiven Teilen (I∆n ≤ 30 mA)

Brandschutz: Für Bereiche mit erhöhter Brandgefahr (I∆n ≤ 300 mA)

Welche Geräte sind empfindlich gegenüber glatten Gleichfehlerströmen?

Anwendungen, bei denen glatte Gleichfehlerströme auftreten können:

Photovoltaikanlagen (Wechselstromseite)

Ladestationen für Elektrofahrzeuge

Drehzahlgeregelte Werkzeugmaschinen

USV-Anlagen, Rechenzentren

Aufzugsteuerungen

Kräne aller Art

Elektronische Geräte auf Baustellen

Testaufbauten in Laboren

Allgemeine Installationen, bei denen mit glatten Gleichfehlerströmen zu rechnen ist

Der EKL5-63 RCBO Typ B erreicht einen maximalen Strom von bis zu 63 A und ist mit drei Fehlerstrom-Optionen (30 mA, 100 mA und 300 mA) erhältlich, um den Anforderungen verschiedenster Anwendungen gerecht zu werden.

Technische Daten

Electrical Features

Electrical Features
ModeElectronic
TypeB
Rated current In16, 20, 25, 32, 40, 50, 63A
Poles2P (1P+N), 4P (3P+N)
Rated voltage Ue2P: 240V~
4P: 415V~
Insulation voltage Ui500V
Rated frequency50/60Hz
Rated residual operating current (I△n)30, 100, 300mA
Break time under I△n≤0.1s (S type <0.5s)
Rated breaking capacity6,000A, 10,000A
Energy limiting class3
Rated impulse withstand voltage (1.5/50) Uimp4,000V
Dielectric test voltage at ind. Freq. for 1min2kV
Pollution degree2
Thermo-magnetic release characteristicB, C, D
Mechanical Features
Mechanical Features
Electrical life4,000 Cycles
Mechanical life10,000 Cycles
Contact position indicatorYes
Protection degreeIP20
Reference temperature for thermal elements30℃
Ambient temperature-5℃~+40℃ (daily avg. ≤35℃)
Storage temperature-25℃~+70℃
Installation
Installation
Terminal connection typeCable / Pin-type / U-type busbar
Terminal size top/bottom for cable25mm² (18–3 AWG)
Terminal size top/bottom for busbar25mm² (18–3 AWG)
Tightening torque2.5Nm (22 In-lbs)
MountingDIN rail EN60715 (35mm) com clipe rápido
ConnectionPower supply from top
Combination with Accessories
Combination with Accessories
Auxiliary contactEKM1-OF
Alarm contactEKM1-FB
Shunt releaseEKM1-MX
Over voltage protectionYes
Under voltage protectionYes
Over/Under voltage protectionYes

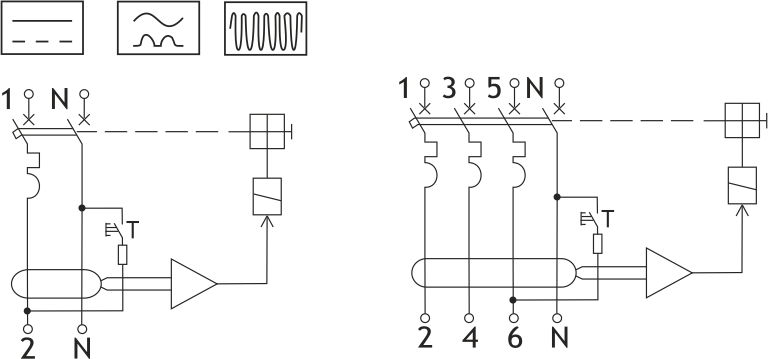

Schaltbild

Schaltbild des Produkts

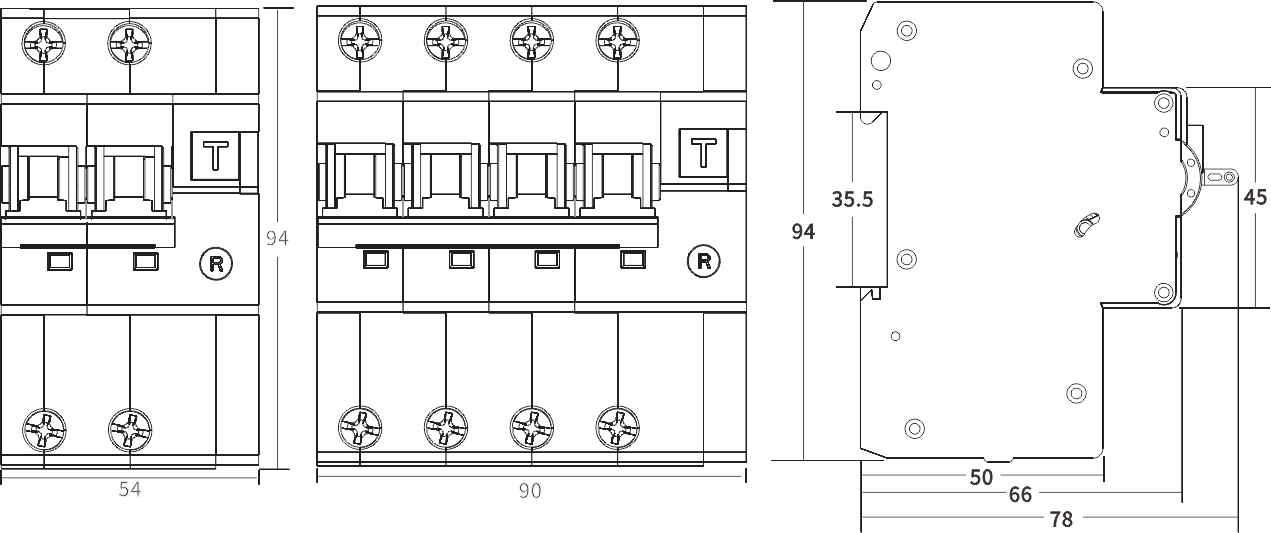

Installationsgröße

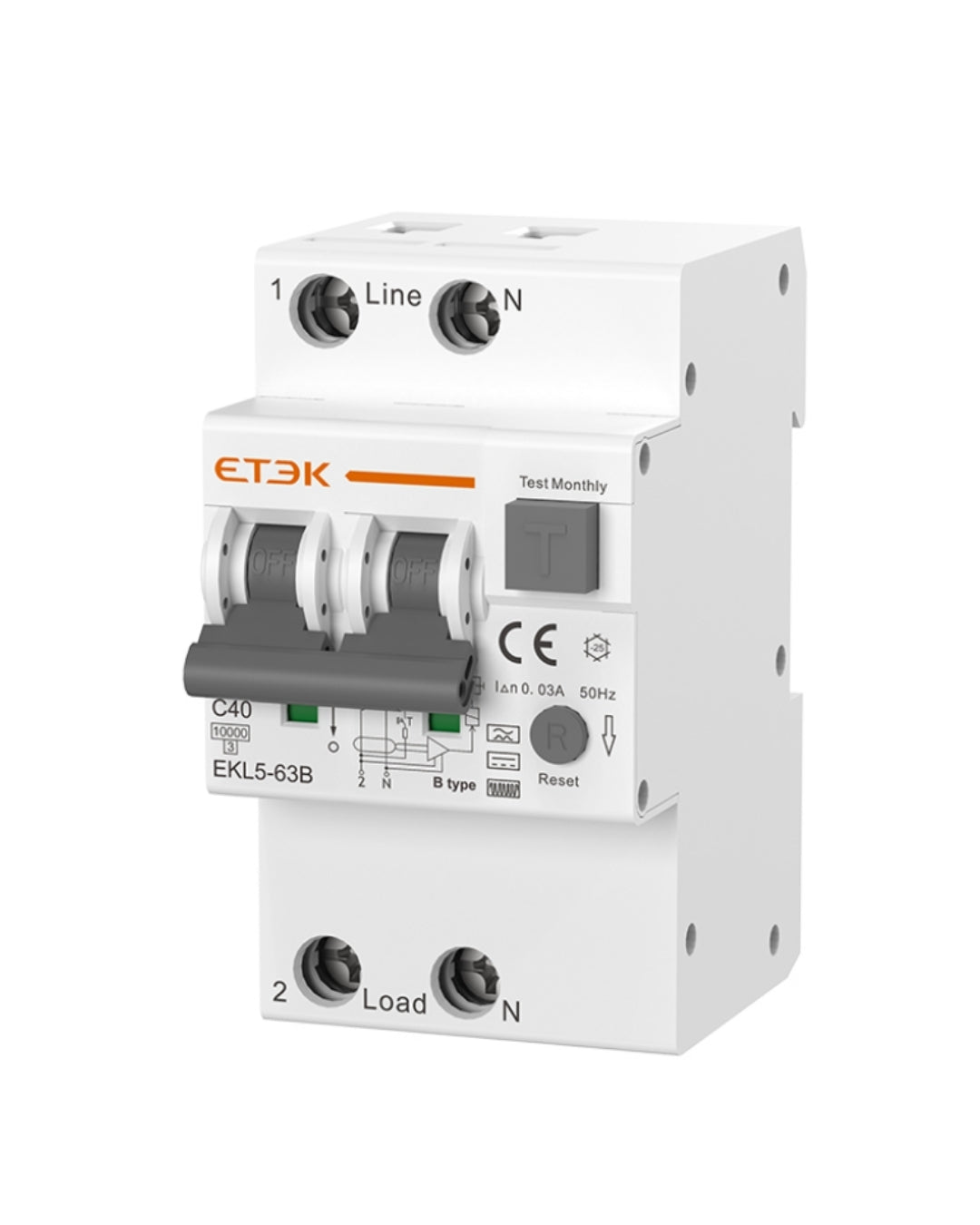

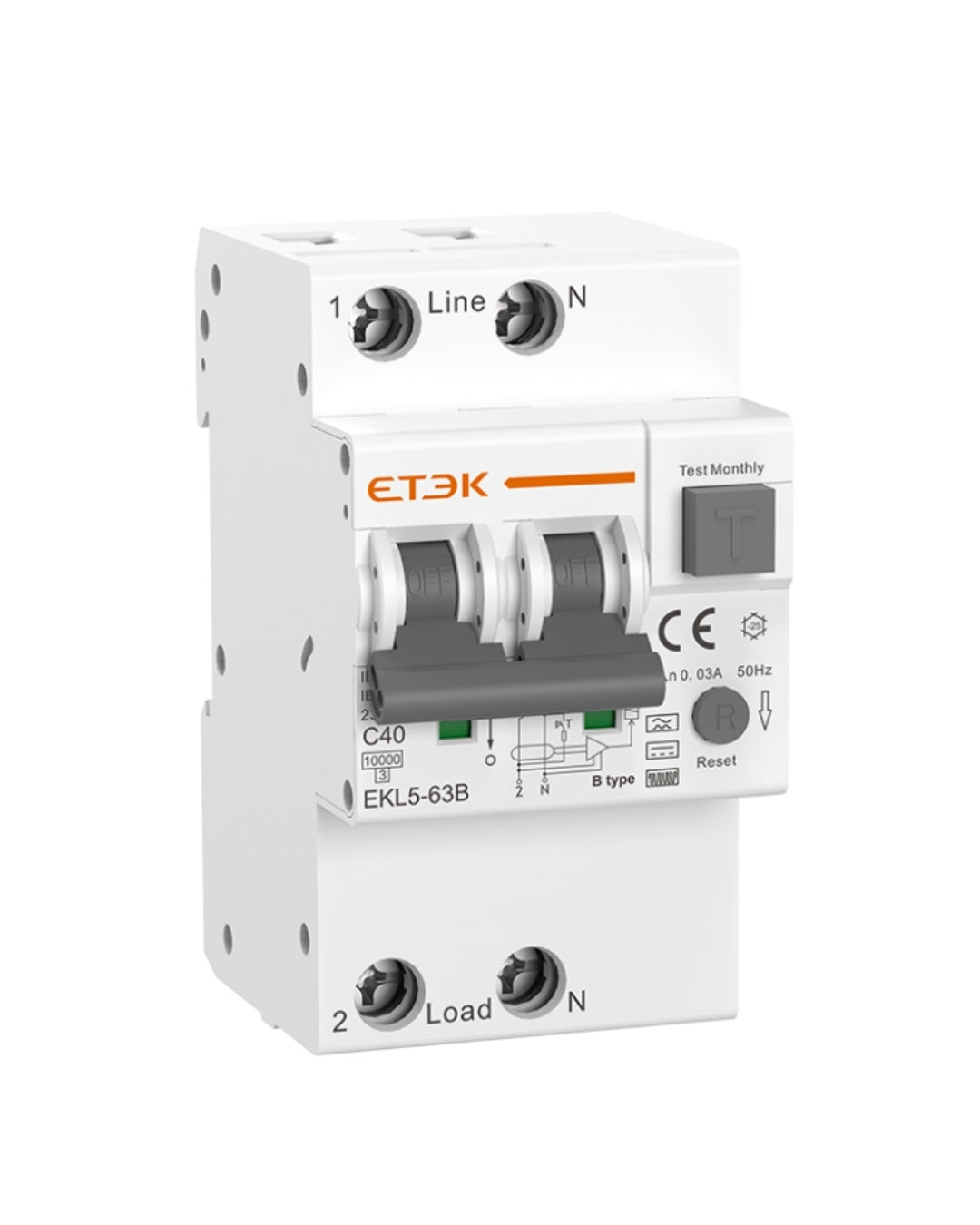

Imagem extra do produto

Produktwahlformular

Breaking capacity Poles Rated Current (A) 30mA 100mA 300mA
10KA1P+N6AEKL5-63B-1NB0630EKL5-63B-1NB06100EKL5-63B-1NB06300
10AEKL5-63B-1NB1030EKL5-63B-1NB10100EKL5-63B-1NB10300
16AEKL5-63B-1NB1630EKL5-63B-1NB16100EKL5-63B-1NB16300
20AEKL5-63B-1NB2030EKL5-63B-1NB20100EKL5-63B-1NB20300
25AEKL5-63B-1NB2530EKL5-63B-1NB25100EKL5-63B-1NB25300
32AEKL5-63B-1NB3230EKL5-63B-1NB32100EKL5-63B-1NB32300
40AEKL5-63B-1NB4030EKL5-63B-1NB40100EKL5-63B-1NB40300
50AEKL5-63B-1NB5030EKL5-63B-1NB50100EKL5-63B-1NB50300
63AEKL5-63B-1NB6330EKL5-63B-1NB63100EKL5-63B-1NB63300
6AEKL5-63B-1NC0630EKL5-63B-1NC06100EKL5-63B-1NC06300
10AEKL5-63B-1NC1030EKL5-63B-1NC10100EKL5-63B-1NC10300
16AEKL5-63B-1NC1630EKL5-63B-1NC16100EKL5-63B-1NC16300
20AEKL5-63B-1NC2030EKL5-63B-1NC20100EKL5-63B-1NC20300
25AEKL5-63B-1NC2530EKL5-63B-1NC25100EKL5-63B-1NC25300
32AEKL5-63B-1NC3230EKL5-63B-1NC32100EKL5-63B-1NC32300
40AEKL5-63B-1NC4030EKL5-63B-1NC40100EKL5-63B-1NC40300
50AEKL5-63B-1NC5030EKL5-63B-1NC50100EKL5-63B-1NC50300
63AEKL5-63B-1NC6330EKL5-63B-1NC63100EKL5-63B-1NC63300
3P+N6AEKL5-63B-3NB0630EKL5-63B-3NB06100EKL5-63B-3NB06300
10AEKL5-63B-3NB1030EKL5-63B-3NB10100EKL5-63B-3NB10300
16AEKL5-63B-3NB1630EKL5-63B-3NB16100EKL5-63B-3NB16300
20AEKL5-63B-3NB2030EKL5-63B-3NB20100EKL5-63B-3NB20300
25AEKL5-63B-3NB2530EKL5-63B-3NB25100EKL5-63B-3NB25300
32AEKL5-63B-3NB3230EKL5-63B-3NB32100EKL5-63B-3NB32300
40AEKL5-63B-3NB4030EKL5-63B-3NB40100EKL5-63B-3NB40300
50AEKL5-63B-3NB5030EKL5-63B-3NB50100EKL5-63B-3NB50300
63AEKL5-63B-3NB6330EKL5-63B-3NB63100EKL5-63B-3NB63300
6AEKL5-63B-3NC0630EKL5-63B-3NC06100EKL5-63B-3NC06300
10AEKL5-63B-3NC1030EKL5-63B-3NC10100EKL5-63B-3NC10300
16AEKL5-63B-3NC1630EKL5-63B-3NC16100EKL5-63B-3NC16300
20AEKL5-63B-3NC2030EKL5-63B-3NC20100EKL5-63B-3NC20300
25AEKL5-63B-3NC2530EKL5-63B-3NC25100EKL5-63B-3NC25300
32AEKL5-63B-3NC3230EKL5-63B-3NC32100EKL5-63B-3NC32300
40AEKL5-63B-3NC4030EKL5-63B-3NC40100EKL5-63B-3NC40300
50AEKL5-63B-3NC5030EKL5-63B-3NC50100EKL5-63B-3NC50300
63AEKL5-63B-3NC6330EKL5-63B-3NC63100EKL5-63B-3NC63300
