Single-module Residual Current B Type RCBO
Beschreibung

EKL19-40B ist ein kompakter FI/LS-Schalter Typ B für moderne elektrische Anlagen. Er unterstützt 230/240 V und bis zu 40 A. Er bietet Schutz vor Überstrom, Kurzschluss und Fehlerströmen und verfügt über eine fortschrittliche DC-Fehlerstromerkennung – ideal für Ladestationen, Photovoltaikanlagen und Wärmepumpen. Mit einer Bemessungsschaltleistung von 6 kA, bidirektionalem Betrieb und Konformität mit IEC/EN-Normen garantiert er eine zuverlässige Leistung.

Standard: IEC61009-1, IEC62423
Residual Current Type: B
Rated current: 16, 20, 25, 32, 40A
Rated voltage: 230/240~
Number of poles: 2P(1P+N)
Rated Residual Operating Current (IAn): 30mA
Rated short-circuit breaking capacity: 6kA
Tripping curve: B, C
Ambient air temperature: -25...+55 ºC
Storage temperature: -25...+70 ºC
Incoming method: Bi-directional
Certificates: CE, UKCA
Produktübersicht

EKL19-40B ist ein einmoduliger FI/LS-Schalter vom Typ B mit Überstromschutz, entwickelt von ETEK Electric. Dieses fortschrittliche Schutzgerät schützt zuverlässig vor Überstrom, Kurzschluss und Fehlerströmen und ist speziell dafür ausgelegt, komplexe Wellenformen und Gleichfehlerströme zu erkennen. Dank seines kompakten Einmodul-Designs eignet sich der EKL19-40B ideal für moderne Elektroinstallationen mit begrenztem Platzangebot.

Der EKL19-40B arbeitet mit einer Nennspannung von 230/240 V und unterstützt einen maximalen Strom von bis zu 40 A. Er bietet eine Fehlerstromempfindlichkeit von 30 mA und eine Kurzschlussfestigkeit von 6 kA. Zusätzlich verfügt er über Auslösecharakteristiken der Kurven B und C, was ihn zur idealen Lösung für den Schutz empfindlicher elektronischer Geräte wie Ladestationen für Elektrofahrzeuge, Solaranlagen und Wärmepumpen macht.

Merkmale

Kompaktes Design: Einmodulige Bauweise (18 mm) spart Platz in der Verteilung und ist ideal für moderne, platzsparende Installationen oder Nachrüstungen.

Bidirektionale Verdrahtung: Leiteranschluss von oben oder unten möglich – für flexible Installation bei unterschiedlichen Schalttafelkonfigurationen mit gleichbleibenden elektrischen Eigenschaften.

Umfassender Schutz: Bietet Schutz vor Überlast, Kurzschluss und Fehlerstrom für maximale Anlagensicherheit.

DC-Fehlerstromerkennung: Entwickelt zur Erkennung komplexer Wellenformen und Gleichfehlerströme – ideal für E-Ladestationen, Solaranlagen und Wärmepumpen.

Hohe Leistung: Kurzschlussausschaltvermögen von 6 kA mit Auslösecharakteristik B oder C zur Anpassung an unterschiedliche Anwendungen.

Normen:




Anwendungen

Elektrofahrzeug-Ladestationen (EV)

Photovoltaiksysteme (PV)

Wärmepumpen

Industrielle Schweißgeräte

USV-Systeme (Unterbrechungsfreie Stromversorgung)

Der EKL19-40B ist eine zuverlässige und effiziente Lösung zum Schutz empfindlicher elektronischer Geräte in Wohn-, Gewerbe- und Industrieumgebungen.

Technische Daten

Normen: IEC/EN 61009-1, IEC/EN 62423

Schutzfunktionen: Fehlerstrom, Überstrom und Kurzschluss

Fehlerstromtyp: Typ B (Wechsel-, pulsierende und glatte Gleichströme, Hochfrequenz ≤1kHz)

Polanzahl: 1P+N (18 mm, mit geschaltetem Neutralleiter)

Isolationsspannung (Ui): 500 V

Nennspannung (Ue): 230/240 V~

Nennstrom (In): 6, 8, 10, 13, 16, 20, 25, 32, 40 A

Fehlerstromempfindlichkeit (IΔn): 30 mA

Ausschaltzeit bei IΔn: ≤ 0,1 s

Bemessungsschaltvermögen Fehlerstrom (IΔm): 500 A (In ≤ 50 A)

Nennfrequenz: 50/60 Hz

Kurzschlussausschaltvermögen (Icn): 6 kA

Energiebegrenzungsklasse: 3

Stoßspannungsfestigkeit (Uimp, 1.2/50μs): 4 kV

Spannungsfestigkeit Gehäuse/Griff: 960±15°C (Gehäuse), 650±10°C (Griff)

Schnellauslösung: B: 3–5 × In; C: 5–10 × In

Elektrische Lebensdauer: 4.000 Zyklen

Mechanische Lebensdauer: 10.000 Zyklen

Kontaktstellungsanzeige: grün = AUS / rot = EIN

Schutzart: IP20

Umgebungstemperatur: -25 °C bis +55 °C

Lagerungstemperatur: -30 °C bis +70 °C

Anschlusstyp: Kabel / Stiftsammelschiene

Max. Leiterquerschnitt: 16 mm²

Max. Anzugsdrehmoment: 2,0 N·m

Montage: Auf 35 mm DIN-Schiene

Stromeinspeisung: Bidirektional

Formular zur Produktauswahl

Parâmetro Valor
Standard IEC/EN 61009-1, IEC/EN 62423
Protection Ground fault, Overcurrent and short circuit
Type of trip Groundfault: Electronic; Overload and short circuit: Thermo-magnetic
Residual current type B: residual AC, pulsating and smooth DC current, high frequency (≤1kHz)
No. of poles 1P+N (18mm, with switched neutral)
Insulation voltage (Ui) 500V
Rated voltage (Ue) 230/240V~
Rated currents (In) 6,8,10,13,16,20,25,32,40A
Rated sensitivity currents (IΔn) 30mA
Residual current off time under (IΔn) ≤0.1s
Rated residual making and breaking capacity (IΔm) 500A (In≤50A)
Rated frequency 50/60Hz
Rated short-circuit capacity (Icn) 6kA
Energy limiting class 3
Rated impulse withstand voltage (Uimp (1.2/50μs) 4kV
Dielectric test voltage 960±15°C (Enclosure), 650±10°C (Handle)
Thermal tripping characteristics 1.13In: No tripping within an hour; 1.45In: Tripping within an hour
Instantaneous tripping characteristics B: 3In-5In; C: 5In-10In
Electrical life 4,000 Cycles
Mechanical life 10,000 Cycles
Contact position indication green OFF / red ON
Protection degree IP20
Ambient temperature -25°C ~ +55°C
Storage temperature -30°C ~ +70°C
Terminal connection type Cable / Pin-type busbar
Max. terminal size for cable 16mm²
Max. tightening torque 2.0 N.m
Installation Mounting on 35mm DIN rail
Incoming method Bi-directional

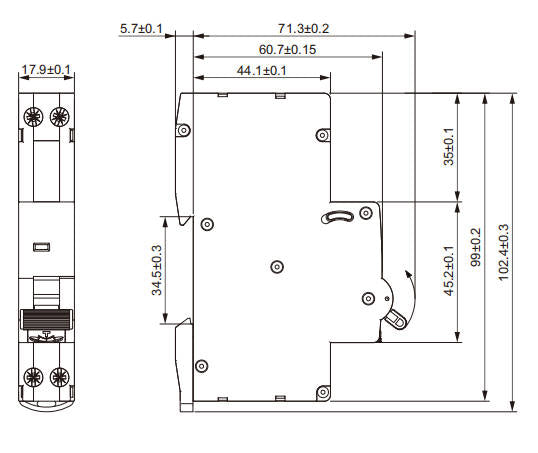

Schaltbild

Schaltbild des Produkts
