Etek

RCBO 6kA Magnetic Type Residual Current Operated Circuit Breaker
Beschreibung
  • Norm: IEC61009-1
  • Typ: AC, A
  • Nennstrom: 6–40 A
  • Nennspannung: 230/240 V~
  • Anzahl der Pole: 1P+N (2 Module)
  • Bemessungsfehlerstrom (IΔn): 30, 100, 300 mA
  • Bemessungsschaltvermögen: 6 kA
  • Auslösecharakteristik: B, C
  • Umgebungstemperatur: -25…+40 ºC
  • Anschluss: Oben und unten
Produktübersicht

Der EKL8-40M magnetische Fehlerstrom-Schutzschalter mit Überstromschutz (RCBO) entspricht der Norm IEC61009-1, verfügt über ein Bemessungsschaltvermögen von 6 kA und einen Auslösestrom von bis zu 300 mA.

Merkmale:

Positionsanzeige zur Statuskontrolle

Bi-Connect-Anschluss auf beiden Seiten

Kompatibel mit Standard- und Kreuzschlitz-Schraubendrehern

35 mm² Anschlussklemmen – geeignet für Kupfer- und Aluminiumkabel

Funktion

Personen- und Brandschutz: Schutz von Kabeln und Leitungen vor Überlastung und Kurzschluss.

Auswahl

I∆n ≤30 mA: Zusätzlicher Schutz bei direktem Kontakt.

I∆n ≤300 mA: Vorbeugender Brandschutz bei Erdschlussströmen.

Technische Daten

Breaking Capacity Poles Rated Current (A) Curve Type 30mA 100mA 300mA
6KA1P+N6ABACEKL8-40M-1NB0630EKL8-40M-1NB06100EKL8-40M-1NB06300
10ABACEKL8-40M-1NB1030EKL8-40M-1NB10100EKL8-40M-1NB10300
16ABACEKL8-40M-1NB1630EKL8-40M-1NB16100EKL8-40M-1NB16300
20ABACEKL8-40M-1NB2030EKL8-40M-1NB20100EKL8-40M-1NB20300
25ABACEKL8-40M-1NB2530EKL8-40M-1NB25100EKL8-40M-1NB25300
32ABACEKL8-40M-1NB3230EKL8-40M-1NB32100EKL8-40M-1NB32300
40ABACEKL8-40M-1NB4030EKL8-40M-1NB40100EKL8-40M-1NB40300
6ABAEKL8-40M-1NB0630AEKL8-40M-1NB06100AEKL8-40M-1NB06300A
10ABAEKL8-40M-1NB1030AEKL8-40M-1NB10100AEKL8-40M-1NB10300A
16ABAEKL8-40M-1NB1630AEKL8-40M-1NB16100AEKL8-40M-1NB16300A
20ABAEKL8-40M-1NB2030AEKL8-40M-1NB20100AEKL8-40M-1NB20300A
25ABAEKL8-40M-1NB2530AEKL8-40M-1NB25100AEKL8-40M-1NB25300A
32ABAEKL8-40M-1NB3230AEKL8-40M-1NB32100AEKL8-40M-1NB32300A
40ABAEKL8-40M-1NB4030AEKL8-40M-1NB40100AEKL8-40M-1NB40300A
Rated Current (A) Curve Type 30mA 100mA 300mA
6ACACEKL8-40M-1NC0630EKL8-40M-1NC06100EKL8-40M-1NC06300
10ACACEKL8-40M-1NC1030EKL8-40M-1NC10100EKL8-40M-1NC10300
16ACACEKL8-40M-1NC1630EKL8-40M-1NC16100EKL8-40M-1NC16300
20ACACEKL8-40M-1NC2030EKL8-40M-1NC20100EKL8-40M-1NC20300
25ACACEKL8-40M-1NC2530EKL8-40M-1NC25100EKL8-40M-1NC25300
32ACACEKL8-40M-1NC3230EKL8-40M-1NC32100EKL8-40M-1NC32300
40ACACEKL8-40M-1NC4030EKL8-40M-1NC40100EKL8-40M-1NC40300
6ACAEKL8-40M-1NC0630AEKL8-40M-1NC06100AEKL8-40M-1NC06300A
10ACAEKL8-40M-1NC1030AEKL8-40M-1NC10100AEKL8-40M-1NC10300A
16ACAEKL8-40M-1NC1630AEKL8-40M-1NC16100AEKL8-40M-1NC16300A
20ACAEKL8-40M-1NC2030AEKL8-40M-1NC20100AEKL8-40M-1NC20300A
25ACAEKL8-40M-1NC2530AEKL8-40M-1NC25100AEKL8-40M-1NC25300A
32ACAEKL8-40M-1NC3230AEKL8-40M-1NC32100AEKL8-40M-1NC32300A
40ACAEKL8-40M-1NC4030AEKL8-40M-1NC40100AEKL8-40M-1NC40300A

Schaltbild

Schaltbild des Produkts

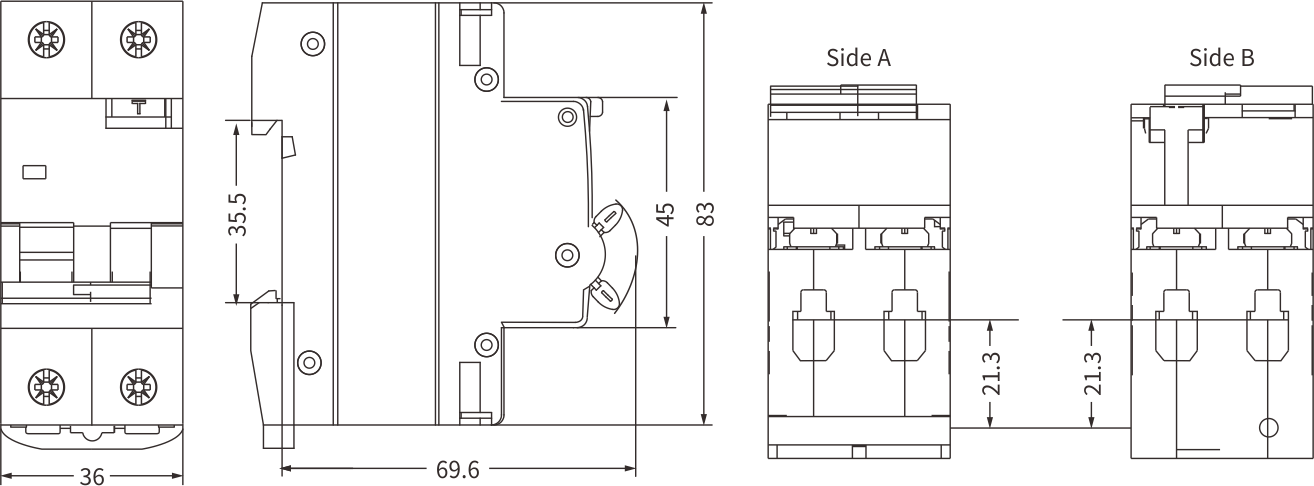

Installationsgröße

Imagem extra do produto

Produktwahlformular

Technische Daten – Kompaktmodell
NormIEC/EN61009-1
SchutzfunktionenFehlerstrom, Überstrom, Kurzschluss, Überspannung (wählbar)
AuslöseartFehlerstrom: Elektromagnetisch
Überlast & Kurzschluss: Thermisch-magnetisch
Fehlerstromschutz-TypenAC, A
Polanzahl1P+N (2 Module), N-Leiter mit Trennung
Nennstrom (In)6, 10, 16, 20, 25, 32, 40A
Nennfehlerstrom I△n30, 100, 300mA
Ausschaltzeit bei I△n≤ 0,1s
Bemessungs-Schaltvermögen I△m500A (In ≤ 50A)
Nennspannung (Ue)230/240V~
Nennfrequenz50/60Hz
Kurzschluss-Schaltvermögen6.000A
EnergiebegrenzungsklasseKlasse 3
Stoßspannungsfestigkeit (1,2/50) Uimp4.000V
Isolationsprüfspannung bei 1 Min2kV
Thermische Auslösung(1,13 - 1,45) × In
Magnetische AuslösungB: (3 - 5) × In
C: (5 - 10) × In
Elektrische Lebensdauer4.000 Zyklen
Mechanische Lebensdauer10.000 Zyklen
KontaktstellungsanzeigeJa
FehlerstromanzeigeJa
SchutzartIP20
Umgebungstemperatur-25℃ bis +40℃, max. 95% Luftfeuchtigkeit
AnschlussartKabel / Stift-Sammelschiene / Gabel-Sammelschiene
Max. Leiterquerschnitt25 mm²
Max. Anzugsdrehmoment2,5 N·m
MontageAuf 35 mm DIN-Schiene
AnschlussrichtungVon oben und unten
