RCBO 6kA Magnetic Type Residual Current Operated Circuit Breaker
Beschreibung

Der EKL3-40M 6kA elektromagnetische Fehlerstrom-Schutzschalter mit Überstromschutz (RCBO), entwickelt von ETEK Electric, ist ein hochmodernes Schutzgerät. Er kombiniert Fehlerstrom- und Überstromschutz in einem einzigen Gerät und schützt Stromkreise zuverlässig vor Erdschlussströmen, Überlastungen und Kurzschlüssen. Mit einer robusten Abschaltleistung von 6kA eignet sich dieses RCBO ideal für anspruchsvolle industrielle und gewerbliche Anwendungen, bei denen Zuverlässigkeit und Sicherheit im Vordergrund stehen.

Technische Daten:

  • Norm: IEC61009-1
  • Typ: AC, A
  • Nennstrom: 6–40 A
  • Nennspannung: 230/240 V~
  • Anzahl der Pole: 2P (1P+N)
  • Bemessungsfehlerstrom (IΔn): 30, 100, 300 mA
  • Bemessungsschaltvermögen: 6 kA
  • Auslösecharakteristik: B, C
  • Umgebungstemperatur: -25…+55 ºC
  • Anschluss: Oben und unten
  • Zertifikate: CE, CB, UKCA, S
Produktübersicht

Der EKL3-40M magnetische Fehlerstrom-Schutzschalter mit Überstromschutz (Phase + Neutralleiter + Fehlerstromschutz) ist für einphasige Hausstromkreise mit 50 Hz oder 60 Hz und einer Nennspannung von 230 V konzipiert. Er schützt zuverlässig vor Fehlerströmen, Überlastungen und Kurzschlüssen in zivilen Elektroinstallationen.

Zu den Vorteilen zählen die kompakte Bauweise, hohe Abschaltleistung, gleichzeitiges Abschalten von Neutral- und Außenleiter sowie Fehlerstromschutz selbst bei vertauschter Verdrahtung des Außenleiters. Das Produkt entspricht der Norm IEC61009-1 und basiert auf fortschrittlicher internationaler Technologie.

Technische Daten

Parameter Value
StandardIEC/EN61009-1
ProtectionGround fault, Overcurrent and short circuit, Over voltage (selectable)
Type of tripGround fault: Electro-magnetic
Overload and short circuit: Thermo-magnetic
Type of protection (electric leakage)AC, A
No. of poles1P+N 2 module, N line with disconnected
Rated current (In)6, 10, 16, 20, 25, 32, 40A
Rated voltage (Ue)230/240V~
Rated frequency50/60Hz
Rated sensitivity currents (I△n)30, 100, 300mA
Residual current off-time under I△n≤ 0.1s
Rated residual making and breaking capacity (I△m)500A (In≤50A)
Rated breaking capacity6,000A
Energy limiting class3
Rated impulse withstand voltage (1.2/50) Uimp4,000V
Dielectric test voltage at ind. Freq. for 1 min2kV
Thermal release characteristic(1.13–1.45) x In
Magnetic release characteristicB: (3–5) x In, C: (5–10) x In
Electrical life4,000 Cycles
Mechanical life10,000 Cycles
Contact position indicatorYes
Ground fault indicatorYes
Protection degreeIP20
Ambient temperature-25℃ to +55℃, Max. 95% humidity
Terminal connection typeCable / Pin-type busbar / Fork-type busbar
Max. terminal size for cable25mm²
Max. tightening torque2.5N·m
InstallationMounting on 35mm DIN rail
ConnectionFrom top and bottom

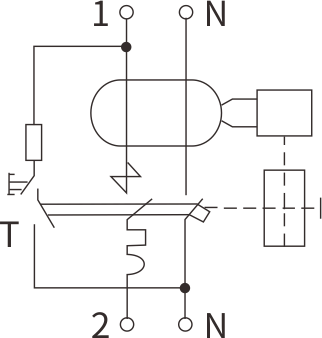

Schaltbild

Schaltbild des Produkts

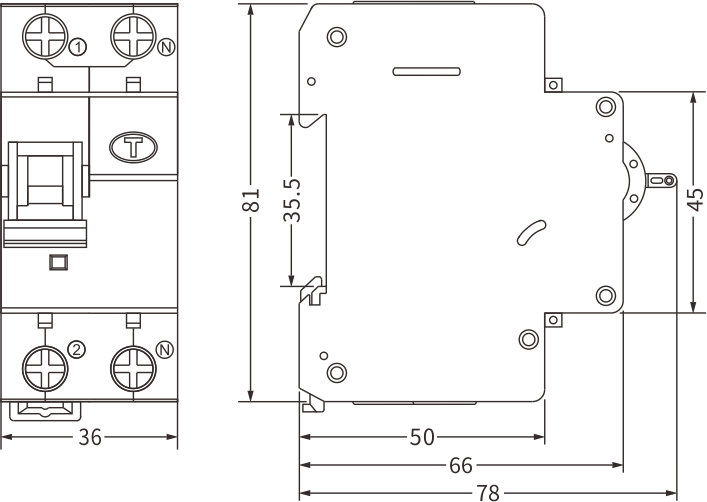

Installationsgröße

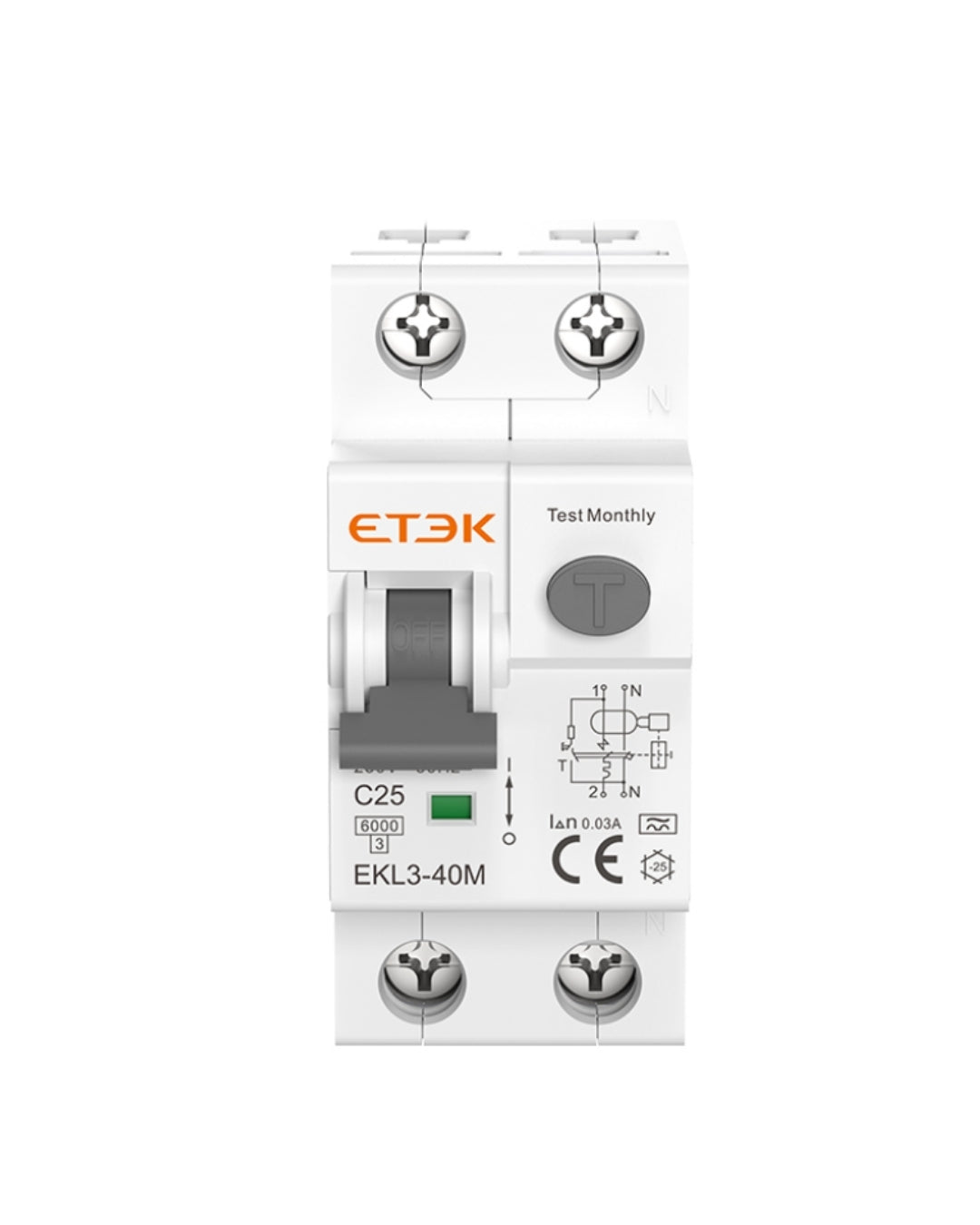

Imagem extra do produto

Produktwahlformular

B Curve – Type A

Poles Rated Current (A) Sensitivity
30mA100mA300mA
1P+N6AEKL3-40M-1NB0630EKL3-40M-1NB06100EKL3-40M-1NB06300
1P+N8AEKL3-40M-1NB0830EKL3-40M-1NB08100EKL3-40M-1NB08300
1P+N10AEKL3-40M-1NB1030EKL3-40M-1NB10100EKL3-40M-1NB10300
1P+N13AEKL3-40M-1NB1330EKL3-40M-1NB13100EKL3-40M-1NB13300
1P+N16AEKL3-40M-1NB1630EKL3-40M-1NB16100EKL3-40M-1NB16300
1P+N20AEKL3-40M-1NB2030EKL3-40M-1NB20100EKL3-40M-1NB20300
1P+N25AEKL3-40M-1NB2530EKL3-40M-1NB25100EKL3-40M-1NB25300
1P+N32AEKL3-40M-1NB3230EKL3-40M-1NB32100EKL3-40M-1NB32300
1P+N40AEKL3-40M-1NB4030EKL3-40M-1NB40100EKL3-40M-1NB40300

C Curve – Type A

Poles Rated Current (A) Sensitivity
30mA100mA300mA
1P+N6AEKL3-40M-1NC0630EKL3-40M-1NC06100EKL3-40M-1NC06300
1P+N8AEKL3-40M-1NC0830EKL3-40M-1NC08100EKL3-40M-1NC08300
1P+N10AEKL3-40M-1NC1030EKL3-40M-1NC10100EKL3-40M-1NC10300
1P+N13AEKL3-40M-1NC1330EKL3-40M-1NC13100EKL3-40M-1NC13300
1P+N16AEKL3-40M-1NC1630EKL3-40M-1NC16100EKL3-40M-1NC16300
1P+N20AEKL3-40M-1NC2030EKL3-40M-1NC20100EKL3-40M-1NC20300
1P+N25AEKL3-40M-1NC2530EKL3-40M-1NC25100EKL3-40M-1NC25300
1P+N32AEKL3-40M-1NC3230EKL3-40M-1NC32100EKL3-40M-1NC32300
1P+N40AEKL3-40M-1NC4030EKL3-40M-1NC40100EKL3-40M-1NC40300
